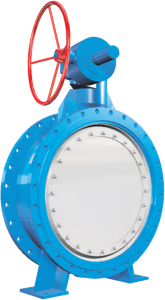

Дискті бекітпелер PN 1.0 МПа (УК 99010) - Дискті бекітпелер - Өнім каталогы

DN 400, 600, 800, 1000, 1400
РN 1,0 МПа (УК 99010)

32с908р

Техникалық мақсатта қолданылатын тұщы су құбыр жолдарында, сонымен қатар шаруашылық-ауыз сумен қамсыздандыру жүйесінің су бөгеті бөлігінде бекітетін құрылғы ретінде пайдалануға АРНАЛҒАН.

*ТЕХНИКАЛЫҚ СИПАТТАМА***
Шартты диаметр DN	400	600	800	1000	1400
Шартты қысымPN, МПа (кгс/см²)	1,0 (10)
Бекітпедегі қысымның жұмыс ауытқуы, МПа (кгс/ см²), артық емес	1,0 (10)
Жұмыс ортасы	Су (100°С дейін)
Климаттық орындау	У1, У2, У3, У4, Т1, Т2, Т3, Т4 бойынша
Қоршаған орта температурасы, °С	минус 40-тан +40 дейін У үшін минус 10-нан +50 дейін Т үшін
Бекітпенің қымтандылық класы	«А», «В», «С», «D» бойынша
Басқару	сермер		редуктор
	Электр жетек ТШ26-07-015-74 бойынша				AUMA SA 16.1
	Н-А2-05	Н-Б1-06		Н-В 06
Аш./жаб. уақыты, сек	80	42,6	48	46,9	73
Құбыржолға қосылу типі	Ернемектеулі бойынша		Ернемектеулі бойынша
			пісіру үшін
СЕНІМДІЛІК КӨРСЕТКІШТЕРІ
Толық орташа қызмет ету мерзімі	15 жыл
Толық орташа қор	3000		2000		1000
Тоқтауға дейін жұмыс істеу	1000		800		300
Пайдаланудың кепілдік мерзімі бекітпені пайдалану күнінен бастап 24 ай, бірақ тиеуден кейін 36 айдан артық емес.

*НЕГІЗГІ ТЕТІКТЕР МАТЕРИАЛЫ*
Тұрқы, диск	Болат 20
Айналдырық, вал	Болат 40Х
Бекітпе түйінін балқытып қаптастыру	Св 08Х20Н9Г7Е
Тығыздаушы балдақ	Бау 1-2с –У2 орындауы үшін Бау 2-5с – орындауы үшін

Тапсырыс беру кезінде қосымша мәлімет беруіңізді сұраймыз: шартты өтпе, номиналды қысым, бойынша қажетті бекітпе үшін қымтандылық класы, климаттық орындау, сейсмикалық тұрақтылық бойынша орындау, жегідеге қарсы сыртқы жабындының болуы, қосылатын құбыр өлшемдері, құбыр материалының сапа деңгейін және сенімділік класын, онымен сәйкес құбыр жасалатын нормативті құжаттың белгіленуі.

Бекітпелер машиналар мен жабдықтар қауіпсіздігі бойынша техникалық регламентке сәйкестікке сертификатталған.

*Белгіленуі*	Сур	Өлшемдері, мм																		Масса, кг
		DN	H	h	L	B	D	D1	D2	D3	D4	C	E	B1	B2	L1	d	n	d1
*УК 99010-400*	3	400	655	312	240	366	400	515	565	482	-	273	668	306	88	130	26	16	26	180
*-02*	1		933									-	-							199
*УК 99010-600*	3	600	1144	432	300	488	600	780	725	685	-	172	394	400	110	160	30	20	33	390
*-02*	1											-	582							435
*УК 99010-800*	3	800	1580	557	350	824	800	1010	950	905	-	497	-	740	140	176	33	24	33	720
*-02*	1		1635	557				1010	950	905	-	630	570				33	24		790
*-04*	2, 3		1580	557				-	-	-	820	497	-				-	-		555
*-06*	2		1635	557				-	-	-	820	630	570				-	-		590
*УК 99010-1000*	1	1000	1836	680	400	954	1000	1220	1160	1110	-	745	646	850	200	200	36	28	36	1605
*-02*	2							1032	-	-	1020						-	-		1400
*УК 99010-1400*	1	1400	2370	1055	500	1200	1402	1675	1590	1525	-	608	-	1100	150	200	36	46	36	2791
*-03*	2				660			-	-	-	1522						-	-		2625

1 сурет

2 сурет. (қалғанын 1 суреттен қара)

3 сурет. (қалғанын 1 суреттен қара)

Дисктік бекітпе

1 - Тұрқы, 2 - Диск, 3 - Қысатын балдақ, 4 - Вал, 5 - Төлке, 6 – Тығыздаушы балдақ, 7 – Айналдырық, 8 – Иінтірек, 9 – бугельді түйін, 10 – Электр жетек
